Chất kết dính 2 thành phần gốc epoxy sikadur 31 Cf Normal

Ưu điểm

• Dễ trộn và thi công, các thành phần màu sắc khác nhau nên dễ kiểm soát chất lượng trộn
• Bám dính tốt trên hầu hết vật liệu xây dựng, cường độ bám dính cao, không bị chảy sệ khi thi công trên cao hay trên trần
• Không co ngót khi đóng rắn, không cần chất kết nối
• Cường độ cơ học ban đầu và sau cùng cao,khả năng chịu mài mòn tốt
• Không cho hơi nước, chất lỏng thấm qua, khả năng kháng hóa chất tốt

Ứng dụng:

Dùng làm chất kết dính kết cấu và vữa sửa chữa cho:

• Các hạng mục kết cấu bê tông
• Đá tự nhiên
• Ce-ra-mic, xi măng sợi
• Vữa, gạch xây, vữa tô trát
• Sắt, thép, nhôm
• Gỗ
• Poly-ester, e-po-xy
• Thủy tinh

Dùng làm vữa sửa chữa và kết dính cho:

• Góc và cạnh
• Trám lỗ rỗng, lỗ rỗ
• Sử dụng cho mặt đứng, trên trần

Lấp khe nối và trám vết nứt: Sửa chữa khe nối hay các vết nứt

Hướng dẫn thi công

Định mức Sikadur 31 CF Normal là ~ 1.9 Kg/1 m2/1 mm chiều dày, độ dày 1 lớp tối đa 3 Cm.

Khi phải sử dụng nhiều bộ sản phẩm liên tiếp nhau, không nên trộn bộ sau trước khi thi công bộ trước nhằm giảm thời gian thi công sản phẩm.

• Tỷ lệ trộn Thành phần A : Thành phần B = 2 : 1 theo khối lượng hoặc thể tích

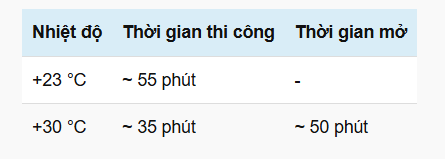

• Thời gian thi công bắt đầu được tính khi nhựa và chất làm cứng được trộn với nhau, nó ngắn hơn ở nhiệt độ cao và kéo dài hơn ở nhiệt độ thấp. Lượng trộn càng lớn thì thời gian thi công càng ngắn lại.
• Để duy trì độ linh động lâu hơn ở nhiệt độ cao, các mẻ trộn có thể được chia nhỏ. Một phương án khác là làm mát các thành phần A và B trước khi trộn (không lạnh quá +5 °C).

Vữa và bê tông phải đạt tối thiểu 28 ngày tuổi (tùy theo cường độ yêu cầu tối thiểu).Kiểm tra cường độ bề mặt nền bê tông, vữa xây tô, đá tự nhiên.Bề mặt thép phải được tẩy sạch gỉ đến mức Sa 2.5.

Thông thường, tải trọng thiết kế của kết cấu dài hạn phải thấp hơn tải trọng phá hủy 20-25%. Sản phẩm gốc nhựa e-po-xy được thiết kế để có độ rão thấp khi chịu tải trọng thường xuyên.

Tuy nhiên, do tính rão của tất cả vật liệu polymer dưới tải trọng, các thiết kế kết cấu dài hạn phải lưu ý đến độ rão. Kỹ sư thiết kế phải được tư vấn về tính tải trọng cho các hạng mục đặc biệt

Chuẩn bị bề mặt
Bê tông, vữa, đá, gạch xây:
Bề mặt phải đặc chắc, khô hoặc ẩm (nhưng không đọng nước), sạch sẽ và không còn vụn xi măng, nước đọng, dầu mỡ, băng đá, các lớp xử lý hay lớp phủ cũ.
Các thành phần rỗng, bám dính yếu phải được loại bỏ để đạt được bề mặt không nhiễm bẩn và thông thoáng.
Thép:
Phải được vệ sinh sạch sẽ và chuẩn bị kỹ để đạt chất lượng mong muốn, bằng cách vệ sinh thổi khí mạnh hoặc hút chân không, lưu ý phòng tránh tránh điểm sương.

Khuấy trộn
Đối với bộ sản phẩm trộn sẵn, nên chỉ trộn đủ khối lượng để có thể sử dụng tốt trong thời gian thi công của sản phẩm.

• Trộn 2 thành phần A+B với nhau tối thiểu 3 phút bằng máy trộn điện tốc độ thấp tối đa 300 vòng/phút cho đến khi vật liệu đạt độ dẻo và màu sắc đồng nhất.
• Tránh hiện tượng khí khi trộn.
• Sau đó, đổ toàn bộ hỗn hợp vào 1 thùng sạch và trộn lại khoảng 1 phút ở tốc độ thấp nhằm làm cho khí thoát ra càng nhiều càng tốt.
